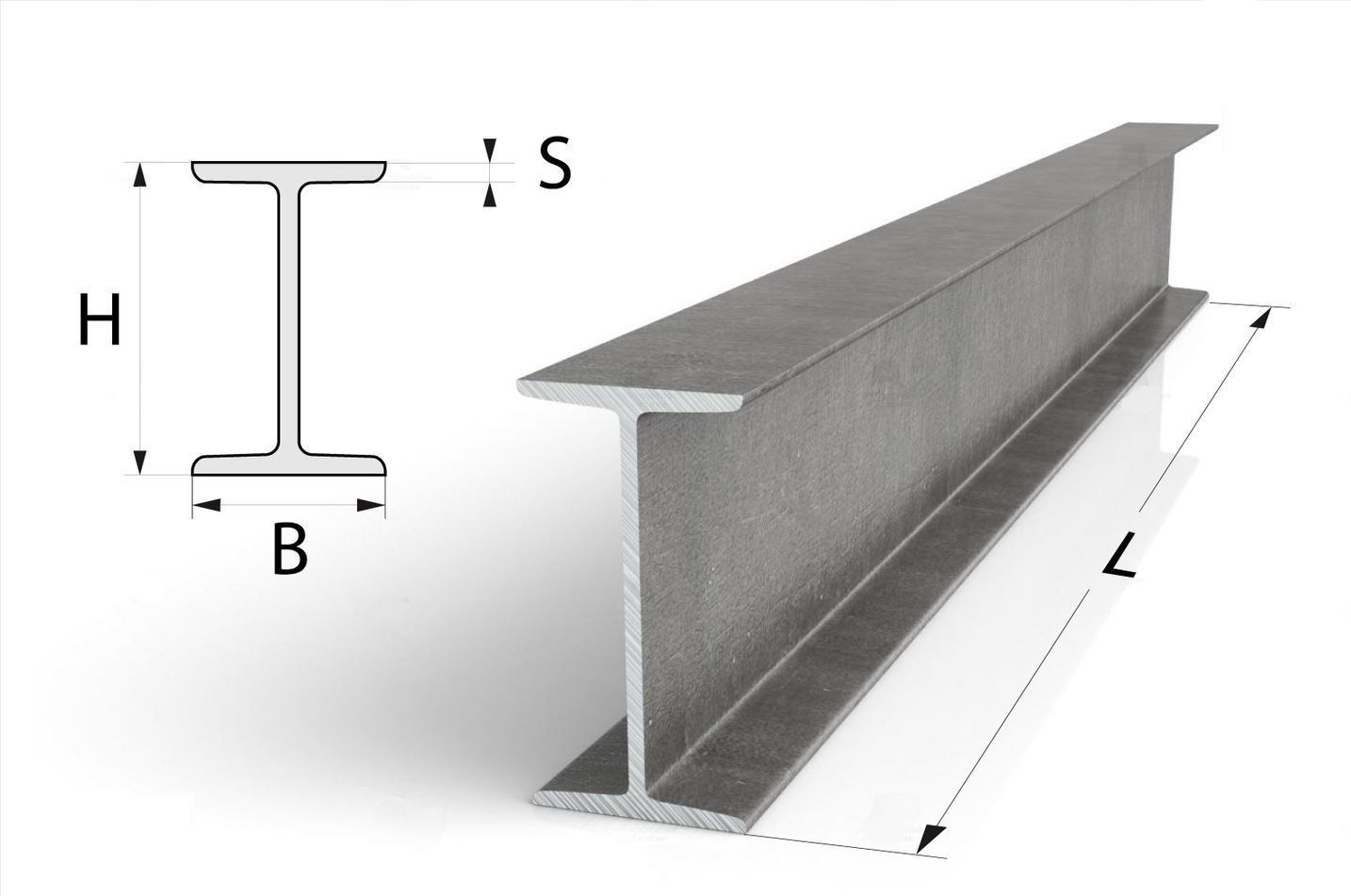

Основные параметры, влияющие на массу двутавровых балок
Масса стальной двутавровой балки определяется следующими техническими характеристиками:
Стандартные типоразмеры
-
Номер балки (от №10 до №100)
-
Высота профиля (от 100 мм до 1000 мм)
-
Ширина полки (от 55 мм до 320 мм)
-
Толщина стенки (от 4,5 мм до 32 мм)
Материальные характеристики
-
Марка стали (Ст3, 09Г2С, 30ХГСА)
-
Плотность материала (7850 кг/м³ для конструкционной стали)
-
Длина балки (стандартная 6-12 метров)
Методы определения массы двутавровых балок
Использование таблиц ГОСТ 8239-89
Нормативный документ содержит:
-
Теоретическую массу 1 метра профиля
-
Геометрические характеристики сечений
-
Допустимые отклонения размеров
Формула для расчета
Масса (кг) = Длина (м) × Площадь сечения (м²) × 7850 кг/м³
Онлайн-калькуляторы
Современные сервисы позволяют:
-
Быстро рассчитать массу по типоразмеру
-
Учесть нестандартную длину
-
Рассчитать партию балок
-
Получить готовую спецификацию
Таблица масс популярных двутавровых балок
| Номер балки | Высота (мм) | Ширина полки (мм) | Толщина стенки (мм) | Масса 1 м/п (кг) |
|---|---|---|---|---|
| 10 | 100 | 55 | 4,5 | 9,46 |
| 14 | 140 | 73 | 4,9 | 13,7 |
| 20 | 200 | 100 | 5,8 | 21,0 |
| 30 | 300 | 125 | 6,5 | 36,5 |
| 40 | 400 | 155 | 8,3 | 57,0 |
| 50 | 500 | 180 | 10,2 | 89,6 |
Практические примеры расчета
Пример 1: Балка №20 длиной 6 метров
Расчет:
21,0 кг/м × 6 м = 126 кг
Пример 2: Балка №30 длиной 8 метров
Расчет:
36,5 кг/м × 8 м = 292 кг
Особенности расчета массы
Для стандартных балок
-
Использовать табличные значения ГОСТ
-
Умножать на фактическую длину
-
Учитывать возможные производственные допуски
Для нестандартных балок
-
Точный замер геометрических параметров
-
Расчет площади сложного сечения
-
Учет дополнительных элементов (отверстия, усиления)
Рекомендации по работе с двутавровыми балками
-
Всегда проверяйте соответствие балки заявленному типоразмеру
-
Учитывайте возможные отклонения массы в пределах допусков
-
Для ответственных конструкций выполняйте выборочное взвешивание
-
При больших объемах заказывайте сертификаты у производителя
-
Используйте профессиональное ПО для сложных расчетов
Для точного определения массы конкретной двутавровой балки рекомендуем обратиться к технической документации производителя или воспользоваться услугами специалистов по расчету металлоконструкций.
